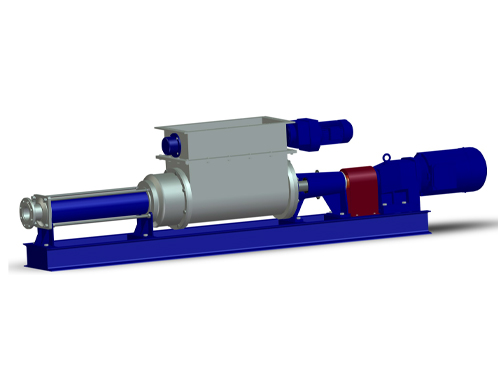

带螺旋进料器与法兰联接减速电机直联式结构破桥装置的HTR-P系列增强型料斗单螺杆泵

高粘度、紧实、易碎、易搭桥介质的泵型！

对于高粘度、紧实、易碎、易搭桥介质，HTR-P系列增强型料斗单螺杆泵是较好解决方案。HTR-P系列增强型料斗单螺杆泵可用于各个行业，提供连续、稳压、平稳与低脉动输送，且计量与转速成正比。此泵的特殊性质是具有水平定位螺旋送料器、组合式破桥装置与大尺寸矩形料斗。连轴杆带螺旋进料器与喇叭形挤压腔，使介质以**方式被送到转子与定子之间的空腔。破桥装置可防止搭桥并使介质充分混合。料斗尺寸可根据具体应用进行调整。HTR-P系列增强型料斗单螺杆泵法兰联接减速电机直联式结构结构紧凑，经济实惠。

HTR-P系列增强型料斗单螺杆泵的特点

        泵腔体带有组合式破桥装置与大尺寸矩形料斗

        喇叭形挤压腔

        特殊连轴杆带具有水平定位螺旋送料器

        连续低脉动输送，不受压力与粘度波动影响

        输送量与转速成正比，在整个转速范围内均能实现高精度计量

        高压无阀输送

        定子带料斗型进料口可以使介质容易进入输送腔

HTR-P系列增强型料斗单螺杆泵为您提供：

        平稳输送介质

        泵联接符合国内与国际标准及专门设计模块

        可与各种类型驱动装置联接

        易维修

HTR-P系列增强型料斗单螺杆泵的优点

        可变模块化系统

        材料范围广

        耐用紧凑直联式结构

        接头适于各种应用

        标准机械密封，其他密封方式可选

技术

转子

耐磨损，抗腐蚀设计。

定子

管内硫化，两端密封，采用多种橡胶、塑料和金属材料制成。定子入口带有喇叭口，以便物料容易进入输送腔中。

传动链

将传动轴与连轴杆相连，此连轴杆带有水平定位螺旋送料器，便于将物料送入转子和定子之间的空腔中；同时带有两个万向节，其可将动力从驱动装置传递至转子。

轴密封

标准结构为单端面、可正反向旋转、耐磨的机械密封。根据用户要求，还可采用不同厂家提供的不同型号单/双端面机械密封，组装式和其他特殊机封，以及填料密封。

吸入室与排出体

吸入室配有组合式破桥装置，用以防止搭桥现象并使介质充分混合（例如：用于预处理脱水污泥），同时配有大尺寸矩形料斗与喇叭

形挤压腔，以及连轴杆，该连轴杆带有水平定位螺旋送料器，此设计更便于将物料送入转子和定子之间的空腔中。

料斗尺寸可根据具体应用进行调整。

使用符合DIN标准和其它国际标准的法兰与螺纹联接 所用材料有铸铁、钢、橡胶衬里镍铬钢，及按客户要求使用的特殊材料。

直联式结构

驱动装置直接用法兰连至泵直联架，结构紧凑、总重小、具有固定的轴向高度，这种高度与驱动装置类型和尺寸无关，且维修简便、效率高。

HTR-P系列增强型料斗单螺杆泵可供使用…

       流量**可达 200 m3/h

       压力**可达 48 bar

       料斗尺寸可调

       采用不同材料，从钢至镍铬钢至高耐酸材料如双炼钢、哈氏合金及钛合金

       采用不同定子橡胶，从高耐磨性天然橡胶到耐油、耐酸及耐碱橡胶到四丙氟橡胶和氟橡胶

       使用 S 几何形状可实现平稳输送与安全运行

       选用不同机械轴密封、填料压盖与特殊机封

…可以输送

       高粘度、紧实、易碎、易搭桥介质。

应用

是您用于输送高粘度、紧实、易碎、易搭桥介质的理想方案。

HTR-P系列增强型料斗单螺杆泵配备有螺旋送料器与破桥装置可用于各个行业，提供连续、稳压、平稳与低脉动输送，且计量与转速成正比。其主要用于泵送高粘度、紧实、易碎、易搭桥介质。

广泛应用

HTR-P系列增强型料斗单螺杆泵主要用于具有以下特性的介质：

       紧实的

       易碎的

       成块的

       易搭桥的

       介质含固体物料的

       剪切敏感性的

       润滑性或非润滑性的

       触变性与膨胀性的

       磨蚀性的

       粘性的

例如

脱水污泥、滤饼等。

其他特点：

       噪音低、振动小

       流量和压力范围大

       流量**可达 200 m3/h

       压力**可达 48 bar

配件

以下附件可用于HTR-P系列增强型料斗单螺杆泵：

       定子干运行保护器

       实心定子的流量传感器

       速度监控器

       带不同联接的薄膜式压力计

       多功能压力表

       淬火锅

       双机械密封系统加压冲洗装置

       环形加药喷嘴

       化学锚栓

       定子拆卸工具

       可调支座

       可移动式和拖车式机组

       驱动装置保护罩

       电气控制系统
