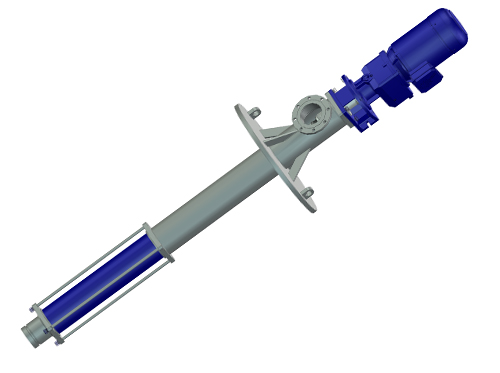

HTU单螺杆泵

无溢流可靠输送

HTU单螺杆泵 — 专为石油工业而设计

HTU单螺杆泵产品总介

HTU单螺杆泵可用于桶、箱和基坑的抽空。类泵还可用于有限的空间以及可能出现空蚀危险的情况。此外，该类泵适合用于抽空含有对水和环境具有危害性物质的桶。

HTU单螺杆泵特点：

       低脉动输送

       高吸入能力

HTU单螺杆泵为您提供：

       寿命周期成本低

       易维修

       完美的计量精度

技术

1 转子

耐磨损，抗腐蚀设计。

2 定子

管内硫化，两端密封，采用多种橡胶、塑料和金属材料制成。定子入口带有喇叭口，以便物料容易进入输送腔中。该定子具有耐油、耐酸，以及耐碱性。

3 传动链

带有连轴杆及万向节，其可将动力从驱动装置传递至转子。

4 轴密封

标准结构为单端面、可正反向旋转、耐磨的机械密封。根据用户要求，还可采用不同厂家提供的不同型号单/双端面机械密封，组装式和其他特殊机封，以及填料密封。

5 吸入室和排出体

使用符合DIN标准和其它国际标准的法兰与螺纹联接。所用材料有铸铁、钢、橡胶衬里镍铬钢，及按客户要求使用的特殊材料。

6 直联式结构

驱动装置直接用法兰连至泵直联架，结构紧凑、总重小、具有固定的轴向高度，这种高度与驱动装置类型和尺寸无关，且维修简便、效率高。

HTU单螺杆泵可为：

       镍铬钢

       双相不锈钢及超级双相不锈钢

       哈氏合金

       钛合金

       特殊材料

…可以输送 …：

       流量从少量增加至 120 m3/h

       标准压力**可达24 bar

并且提供多样轴密封，例如：

       填料密封

       轴封环

       带或不带冷却的单端面、可正反方向旋转的机械密封

       双端面机械密封（串联式及背靠背式）

       热虹吸系统

应用

HTU单螺杆泵 — 专为石油工业而设计

无溢流可靠输送

在油田，混杂着原油的地表水囤积在基坑里。必须将这些井排空。该水油混合液将随着温度与成分比例的变化而发生巨大变化。HTU单螺杆泵可从深达 15 米处的混合液安全可靠地输送至石油加工厂。

广泛应用

HTU单螺杆泵主要用于输送具有以下特性的介质：

       粘度由低至高的（1 mPas 至 10万 mPas）

       触变性与膨胀性

       剪切敏感性的

       磨蚀性的

       润滑性的或非润滑性的

       侵蚀性的（pH 0 ~ 14）

       粘性的

       有毒的

…例如：

       原油

       混有水和沙石的原油

       乳化油/水

       油田中的水

       油泥

HTU单螺杆泵的其它特点：

       附加的吸入管可连接于加长的浸入管中

       NPSH可达**点

       正反向运行

       噪音低、振动小

       温度范围从-40°C 至 160℃

系统补充附件，使您的系统达到**的安全性

以下附件可用于HTU单螺杆泵：

       按照 API 682 标准设计而成的各式轴封系统，以及符合 API 610 标准的密封尺寸

       用于监控输送压力的系统

       干运行保护器

       安全阀

       电气控制系统

       各种驱动系统

       液舱盖及支撑导杆
