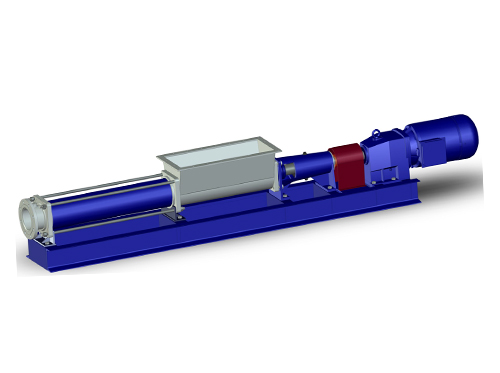

带有料斗与法兰联接减速电机直联式结构的HTR单螺杆泵

此类型泵结构紧凑，是用于输送易碎介质的理想之选。

普遍适用 — HTR单螺杆泵

此HTR单螺杆泵具有方形/矩形料斗，在螺旋推进器和挤压腔之间具有连轴杆，可用于大多数行业，以提供连续、稳压、平稳与低脉动输送。此特殊设计可保证物料**地送入转子和定子之间的空腔中。HTR单螺杆泵的另一项优点在于其能与转速成正比地计量任何介质。HTR单螺杆泵为法兰联接减速电机直联式结构，结构紧凑，经济实惠。

HTR单螺杆泵的特点：

       料斗腔带有矩形入口法兰与螺旋送料器以及挤压腔，以便于将流动缓慢及浆糊状介质送入转子和定子之间的空腔中。

       连续低脉动输送，不受压力与粘度波动影响

       输送量与转速成正比，在整个转速范围内均能实现高精度计量；

       高压无阀输送

       定子带料斗型进料口可以使介质容易进入输送腔

HTR单螺杆泵为您提供：

平稳输送介质

       泵联接符合国内与国际标准及专门设计模块

       易维修

HTR单螺杆泵优点：

       可变模块化系统

       不同转子/定子几何形状且采用材料范围广

       耐用紧凑直联式结构

       接头适于各种应用

       标准机械密封，其他密封方式可选

技术

我们的设计 — 您的优势：易维修、可靠性、运行安全

1. 转子

 耐磨损，抗腐蚀设计。

2. 定子

管内硫化，两端密封，采用多种橡胶、塑料和金属材料制成。定子入口带有喇叭口，以便物料容易进入输送腔中。

3. 传动链

连轴杆带有螺旋送料器与挤压腔，便于将物料送入转子和定子之间的空腔中，同时带有两个万向节，其可将动力从驱动装置传递至转子。

4. 轴密封

标准结构为单端面、可正反向旋转、耐磨的机械密封。根据用户要求，还可采用不同厂家提供的不同型号单/双端面机械密封，组装式和其他特殊机封，以及填料密封。

5. 吸入室与排出体

吸入室配有正方形/矩形料斗。料斗尺寸可根据具体应用进行调整。

使用符合DIN标准和其它国际标准的法兰或螺纹联接。所用材料有铸铁、钢、橡胶衬里镍铬钢，及按客户要求使用的特殊材料。

6. 直联式结构

驱动装置直接用法兰连至泵直联架，结构紧凑、总重小、具有固定的轴向高度，这种高度与驱动装置类型和尺寸无关，且维修简便、效率高。

HTR单螺杆泵可提供 …

       流量**可达 200 m3/h

       压力**可达 12 bar

       采用不同材料，从钢至镍铬钢至高耐酸材料如双炼钢、哈氏合金及钛合金

       采用不同定子橡胶，从高耐磨性天然橡胶到耐油、耐酸及耐碱橡胶到四丙氟橡胶和氟橡胶

       使用S&L几何形状，可达到**应用

       选用不同机械轴密封、填料压盖与特殊机封。

…可以输送

       高粘度、紧实、易碎、不产生搭桥的介质

       缓慢流动与非自由流动、固体物料的流体介质

应用

普遍适用 — HTR单螺杆泵

使用料斗与螺旋送料器以便于输送流动缓慢的物料

HTR单螺杆泵可用于所有行业连续、稳压、平稳及低脉动地输送各种介质，且与转速成正比地计量几乎所有介质。

广泛应用

HTR单螺杆泵主要用于具有以下特性的介质：

       流动缓慢及流动性差的

       介质含固体物料的

       剪切敏感性的

       润滑性或非润滑性的

       触变性与膨胀性的

       磨蚀性的

       粘性的

例如

稠化或浓缩的污泥、粘性糊状物、鱼肝油、鱼卵、香肠酱、猪油、面团、马铃薯渣等。

其他特点：

       噪音低、振动小

流量和压力范围大

       压力**可达 12 bar

       流量**可达 200 m3/h

配件

HTR单螺杆泵 — 备件与附件

以下附件可用于HTR单螺杆泵：

      定子干运行保护器

       实心定子的流量传感器

       速度监控器

       带不同联接的薄膜式压力计

       多功能压力表

       淬火锅

       双机械密封系统加压冲洗装置

       环形加药喷嘴

       化学锚栓

       定子拆卸工具

       可调支座

       可移动式和拖车式机组

       驱动装置保护罩

       电气控制系统
